|
|||||||
1、概述

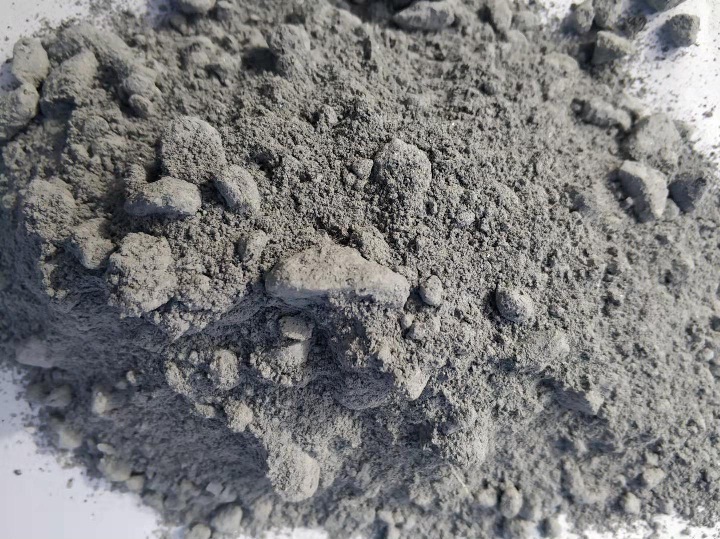

高炉出铁沟浇注料是我公司与宝钢合作研制成功的重大科技成果。该浇注料以优质刚玉、SiC 和C 为原料，采用复合高效减水剂、抗氧化剂、低水泥技术、超微粉技术、防爆技术等新技术，极大地改善和优化了材料的性能，使得传统高炉出铁沟浇注料的性能获得显著提高。我公司研制生产的系列出铁沟浇注料在380～ 4350m3的高炉上广泛应用，最高通铁量达到12～20万吨。同时，具有世界先进水平的自动化生产线，提高了浇注料的均匀性和稳定性，在国内多座大中型高炉上使用效果突出，获得了良好的经济效益和社会效益。该成果获冶金部科技进步二等奖和国家科技进步三等奖，国家重点科技推广项目。

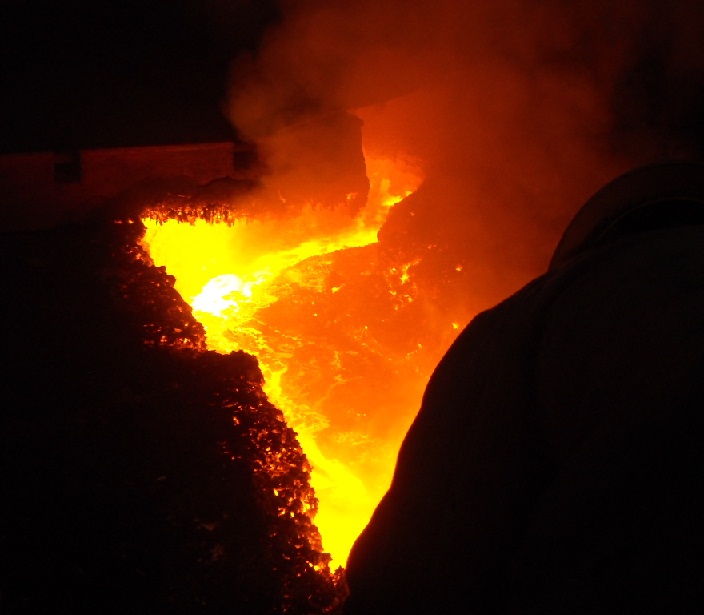

2、特点
具有优良的耐高温性，
抗渣铁冲刷和侵蚀性能；
重烧线变化小，热震稳定性好；
新旧材料的胶结性能好；
浇注料的流动性好，凝结时间适当，施工性能好；
3、技术参数
|
指标 |
化学成份（%） |
体积密度(g/cm3) |
抗折强度（MPa） |
耐压强度（MPa） |
线变化率（%） |
||
|
110℃×24h |
1450℃×3h |
110℃×24h |
1450℃×3h |
||||
|
MCCYJ®-ASC-Z |
Al2O3≥60 SiC+C≥18 |
≥2.70 |
≥3.5 |
≥6.0 |
≥20 |
≥50 |
-0.1~+0.5 |
|
MCCYJ®-ASC-TG |
Al2O3≥50 SiC+C≥10 |
≥2.55 |
≥3.5 |
≥6.0 |
≥20 |
≥45 |
-0.1~+0.5 |
|
MCCYJ®-ASC-ZG |
Al2O3≥48 SiC+C≥18 |
≥2.55 |
≥3.0 |
≥5.0 |
≥20 |
≥45 |
-0.1~+0.5 |
|
MCCYJ®-ASC-BD |
Al2O3≥60 SiC+C≥10 |
≥2.60 |
≥3.0 |
≥5.0 |
≥20 |
≥50 |
-0.1~+0.5 |
|
使用部位：MCCYJ®-ASC-Z 主沟；MCCYJ®-ASC-TG 铁沟； MCCYJ®-ASC-ZG 渣沟；MCCYJ®-ASC-BD 摆动沟。 |
|||||||
4、施工注意事项
出铁沟浇注料中含有金属铝粉，在施工过程中会有氢气放出，如果操作不当，排气不畅，易引起爆炸，因此在施工过程中需要严格按照施工规范施工，施工现场在脱模前禁止明火出现。
5、运输与存放
1、浇注料运输过程中，必须注意防雨淋；
2、材料必须存于干燥清洁处，以防浇注料受潮硬结；
